氣液增壓缸4個氣口接法（圖例）
發布時間：2018-01-03
氣液增壓缸4個氣口接法（圖例）：僅供參考，希望能對購買
氣液增壓缸產品的客戶所有幫助。
氣液增壓缸4個氣口接法：

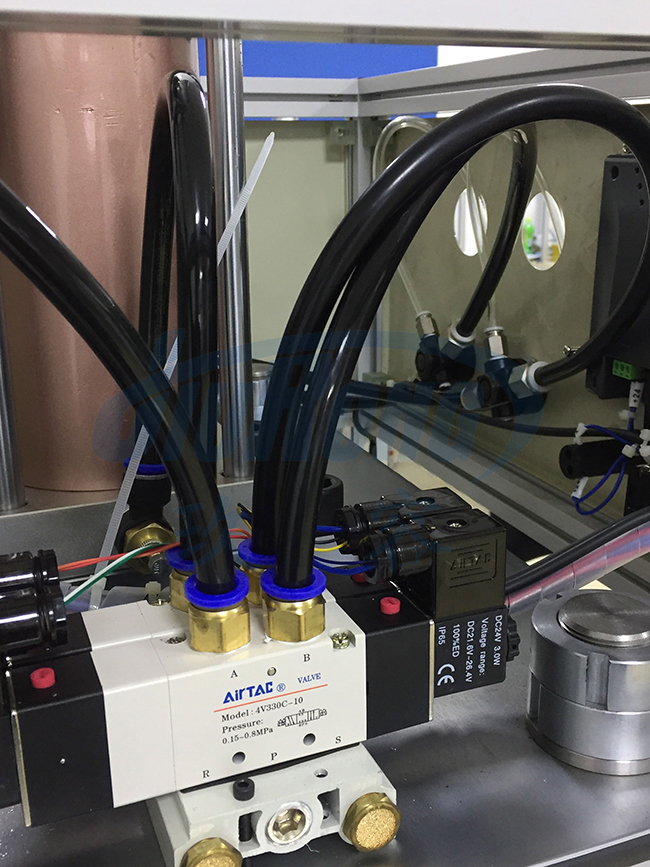

首先，大家在接線之前需要明白的是，一般情況下，預壓用三位五通電磁閥，增壓用兩位五通電磁閥，以下圖為這兩個電磁閥的組合，均采用了三位五通的電磁閥。

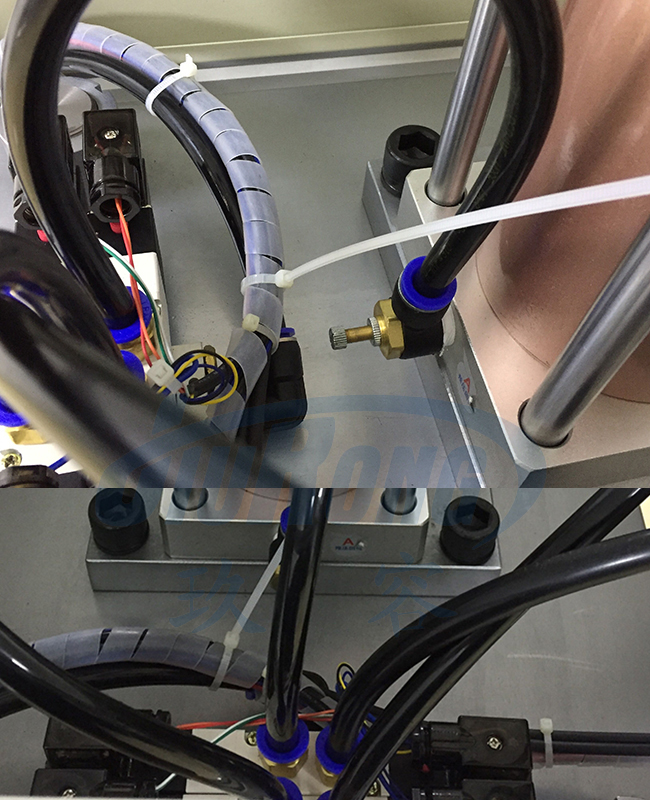

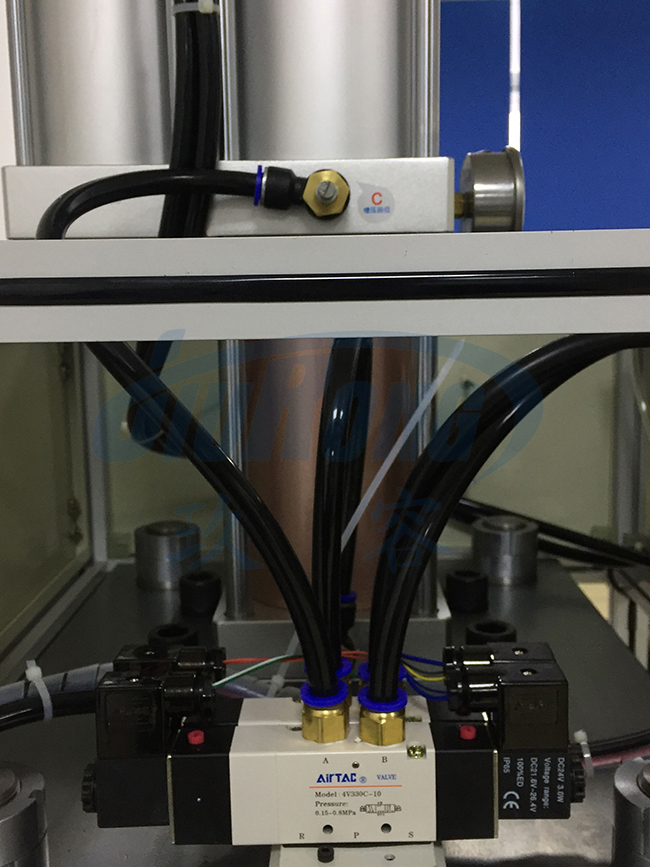

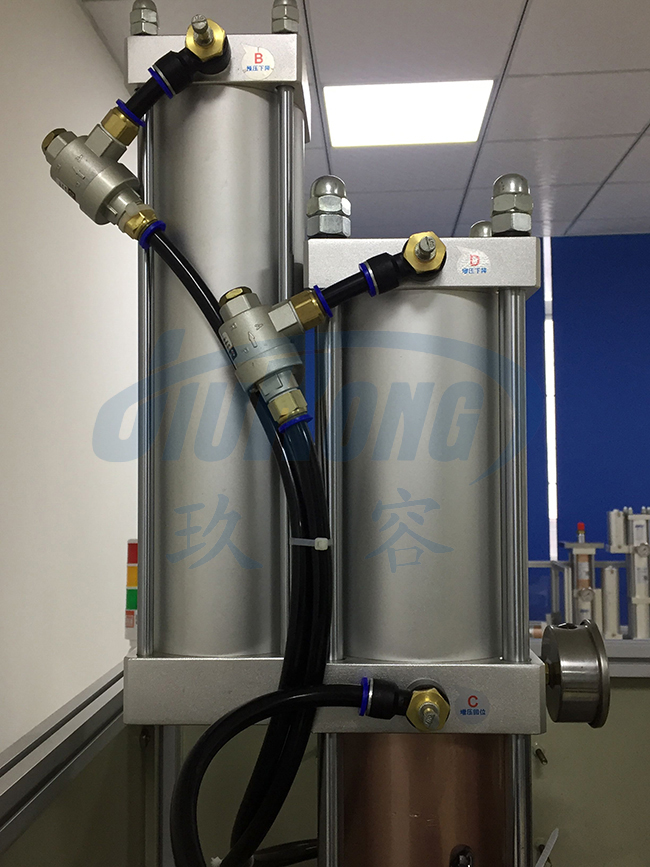

其中，氣液增壓缸A氣口接里側的三位五通電磁閥的A口;氣液增壓缸B氣口接里側的三位五通電磁閥的B口;氣液增壓缸C氣口接外側三位五通電磁閥的A口;氣液增壓缸D氣口接外側的三位五通電磁閥的B口，分別如下：

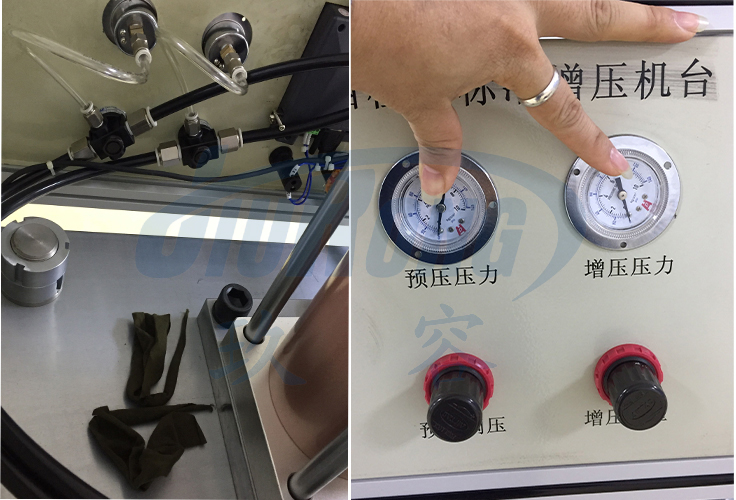

此圖里的需要預壓及增壓調節，所以B氣口和D氣口分別接到了預壓和增壓調節開關處，再從三位五通電磁閥的B口接個氣管和預壓調節開關處的B氣口氣管相通；外側的三位五通電磁閥的B口接個氣管和增壓調節開關處的D氣口氣管相通。調節的預壓及增壓壓力大小會通過壓力表直接顯示出來！

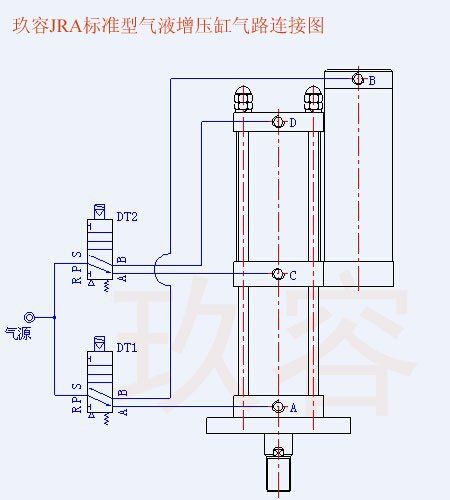

如果看了上面的內容還不是很清楚4個氣口怎么接，也可參考以下氣路連接圖進行接線（JRA標準型增壓缸為例）：
注：我司預壓式氣液增壓缸采用兩個電磁閥控制，一般分別為兩位五通和三位五通的，此組電磁閥可寸動、點動及調模等等。以上僅僅為增壓缸4個氣口接法，氣源還需要接在兩邊的電磁閥通過一個三通接頭等等處理在這里就不多說了。
以上就是關于氣液增壓缸4個氣口接法示例圖的相關內容，包括但不僅限于。玖容
氣液增壓缸-26年臺灣老品牌，如有更多疑問或相關需求，都可點擊右側咨詢窗口或直接撥打
13450680298楊小姐免費咨詢。
